環(huán)氧地坪施工工藝及流程

倉庫停車場車間地坪施工

1. 施工工藝設(shè)計(jì)

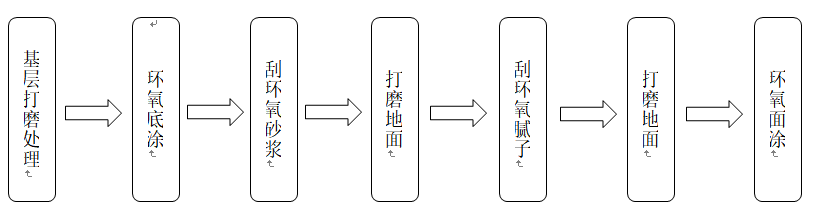

根據(jù)有關(guān)方面的要求和現(xiàn)場地面平整度的現(xiàn)狀，初步設(shè)計(jì)如下施工工藝：基層打磨處理，涂刷環(huán)氧底涂，批涂環(huán)氧砂漿，批涂環(huán)氧膩?zhàn)樱?滾刷環(huán)氧面涂。

2. 施工條件

施工現(xiàn)場條件

• 施工工段能夠完全密封，隔離外界環(huán)境對現(xiàn)場的污染；
• 在環(huán)氧地坪施工期間，工期安排上無交叉作業(yè)；
• 施工環(huán)境溫度 ≥ 5 ℃ ，相對濕度在 85%RH 以下；
• 現(xiàn)場通水、通電 (220V 和 380V) ，照明條件良好。
• 免費(fèi)提供施工及生活的用水用電。
• 免費(fèi)提供施工所需的倉庫及施工人員的住宿場所。
• 基層混凝土條件
• 新設(shè)混凝土地面已滿養(yǎng)護(hù)期，且養(yǎng)護(hù)達(dá)到要求；
• 基層混凝土的強(qiáng)度宜 ≥ C20 ，且表面無起灰、起砂、粉化、起皮等現(xiàn)象，地面拉拔強(qiáng)度在 0.4 MPa 以上；
• 基層混凝土的表面含水率在 8% 以下，平整度在 4mm/2m 以內(nèi)；
• 地面符合《建筑地面工程施工及驗(yàn)收規(guī)范》要求；
• 地面無附著灰漿、油污、打蠟、嚴(yán)重返堿等現(xiàn)象。

3. 基層打磨處理

基層處理的目的是保證環(huán)氧地坪與基層有足夠的附著力，使環(huán)氧地坪形成一個(gè)良好的整體。

• 采用打磨機(jī)徹底、普遍打磨混凝土基層表面，除去表面的浮漿、松動物及其它殘留物，清理出表面的油污等對粘結(jié)不利的有機(jī)物；
• 用環(huán)氧砂漿對局部進(jìn)行點(diǎn)補(bǔ)，并對油污、空鼓、伸縮縫和不規(guī)則裂縫進(jìn)行處理，切割和填補(bǔ)。

伸縮縫不規(guī)則裂縫的處理
伸縮縫的處理：

• 地面伸縮縫采用鋪貼玻璃纖維布以增強(qiáng)抗裂性的方法，具體操作方法是：先將伸縮縫清理干凈，填充平整，然后在伸縮縫處涂漆時(shí)，在伸縮縫處粘貼寬度 20mm 左右的玻璃纖維布，再涂裝中涂、面漆等。

不規(guī)則裂縫的處理：

• 用切割機(jī)沿裂縫的走向切成 “V” 型口，并將 “V” 型后內(nèi)全部清理干凈；
• 用毛刷將環(huán)氧底涂在清理干凈后的 “V” 型口內(nèi)涂刷，形成滲透；然后用攪拌均勻的環(huán)氧砂漿將 “V” 型口填補(bǔ)平整，保持整個(gè)地坪一體。
• 待環(huán)氧砂漿固化后，用毛刷涂施環(huán)氧底涂，對補(bǔ)縫進(jìn)行再次滲透；
• 待環(huán)氧砂漿及補(bǔ)縫底涂完全固化后，進(jìn)行打磨工序。

要求：普遍打磨，無遺漏，打磨均勻，清理出上述雜物。

4. 環(huán)氧 底涂施工

環(huán)氧底涂的目的是使環(huán)氧樹脂滲透到基層混凝土中，并與之形成牢固的粘結(jié)，為其之上的其它工序施工提供良好的界面。

施工工序

• 滾涂環(huán)氧底涂；
• 檢查基層處理是否達(dá)到要求，在涂施底涂前清理干凈地面粉塵；
• 按照材料要求計(jì)量 A 和 B 組分，采用攪拌機(jī)在配料桶中攪拌均勻，形成環(huán)氧底涂材料；
• 采用滾筒或毛刷在基層地面上均勻、普遍涂施底涂材料，形成環(huán)氧底涂層。

要求：吸塵干凈、配料準(zhǔn)確、涂覆均勻無遺漏。

5. 環(huán)氧砂漿施工

環(huán)氧砂漿具有粘結(jié)強(qiáng)度好、高強(qiáng)高韌性和高抗沖擊性的特點(diǎn)，其目的是為面涂及整個(gè)環(huán)氧地坪系統(tǒng)提供性能優(yōu)良的基層，同時(shí)對地面有一定的找平作用。根據(jù)使用環(huán)境及現(xiàn)場地面實(shí)際情況，本工程環(huán)氧砂漿設(shè)計(jì)為兩遍施工。

施工工序

• 批涂環(huán)氧砂漿；
• 檢查底涂是否表干，判斷環(huán)氧砂漿施工條件是否具備；
• 按照材料要求計(jì)量 A 組分、 B 組分和優(yōu)質(zhì)石英砂，采用攪拌機(jī)在配料桶中攪拌均勻，形成環(huán)氧砂漿；
• 對平整度差的地面使用鏝刀和環(huán)氧砂漿進(jìn)行點(diǎn)補(bǔ)。
• 環(huán)氧砂漿完全干燥，采用砂漿打磨機(jī)打磨環(huán)氧砂漿層，二次批涂環(huán)氧砂漿。

要求：配料準(zhǔn)確、點(diǎn)補(bǔ)平整。

6. 環(huán)氧膩?zhàn)邮┕?#160;

環(huán)氧膩?zhàn)拥哪康氖菍ζ湎旅娴沫h(huán)氧底涂層或環(huán)氧砂漿層進(jìn)行精細(xì)找平，它同時(shí)具備環(huán)氧砂漿的部分力學(xué)性能。

施工工序

• 批涂環(huán)氧膩?zhàn)樱?
• 環(huán)氧砂漿干燥后，采用砂漿打磨機(jī)打磨環(huán)氧砂漿層，先粗后細(xì)，一般打磨兩道，然后采用吸塵器徹底吸盡打磨殘留物，為環(huán)氧膩?zhàn)訉邮┕ぬ峁┖细褡鳂I(yè)面；環(huán)氧底涂上的環(huán)氧膩?zhàn)邮┕�無此道工序。
• 按照材料要求計(jì)量 A 組分、 B 組分和優(yōu)質(zhì)膩?zhàn)臃�，采用攪拌機(jī)在配料桶中攪拌均勻，形成環(huán)氧膩?zhàn)樱?
• 采用專用刮板刮涂環(huán)氧膩?zhàn)�，對于較差部位應(yīng)加刮環(huán)氧膩?zhàn)�。后道環(huán)氧膩?zhàn)邮┕��?yīng)在前道膩?zhàn)颖砀珊筮M(jìn)行。施工時(shí)隨時(shí)感應(yīng)地面平整狀況，并通過手法控制找平地面。

要求：打磨、均勻徹底、配料準(zhǔn)確、施工均勻無遺漏、厚薄控制得當(dāng)。

7. 環(huán)氧面涂施工

環(huán)氧面涂的目的是提供滿足功能要求和顏色要求的使用面層。

施工工序

• 批刮環(huán)氧面涂 ;( 采用專用刮板批刮環(huán)氧面漆 )
• 滾涂環(huán)氧面涂； ( 第二遍環(huán)氧面漆 )
• 施工前應(yīng)檢查環(huán)境是否符合環(huán)氧面涂施工要求，采取措施防止環(huán)氧面涂施工時(shí)粉塵 ( 包括夏季蚊、蠅 ) 等污染物對環(huán)氧面涂的污染。采取遮擋、粘貼等方法防止環(huán)氧面涂施工對現(xiàn)場其他成品及設(shè)備的污染。
• 按照材料要求計(jì)量 A 和 B 組分，采用攪拌機(jī)在配料桶中攪拌均勻，形成環(huán)氧面涂；
